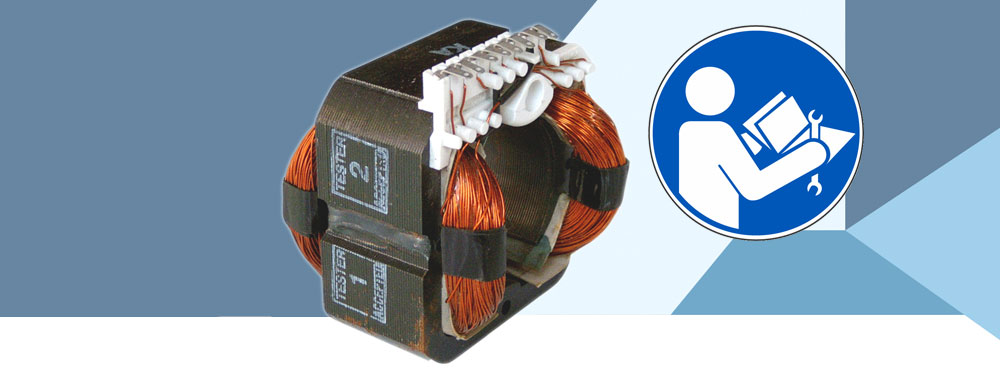

Remplacement de l’électro-bobine Kirby: Tout ce que vous devez savoir

Le Remplacement de l’électro-bobine Kirby est une pièce d’entretien essentielle pour votre aspirateur Kirby. Dans cet article, nous expliquons en détail ce qu’est une bobine électrique, comment elle fonctionne, quand elle peut tomber en panne et comment la remplacer en toute sécurité. En outre, nous vous donnons des conseils pratiques sur le montage et le démontage, ainsi que sur les avantages d’une bobine électrique neuve par rapport à une bobine reconditionnée.

Qu’est-ce qu’une bobine électrique Kirby et comment fonctionne-t-elle ?

Une bobine électrique Kirby, également connue sous le nom d’inducteur, est un composant électrique essentiel du moteur Kirby. Elle consiste en une bobine de fil de cuivre autour d’un noyau. Lorsqu’elle est traversée par un courant, la bobine emmagasine de l’énergie sous la forme d’un champ magnétique. Ce phénomène est connu sous le nom d’auto-induction.

Comment fonctionne un serpentin électrique Kirby ?

La bobine électrique d’un moteur Kirby convertit l’énergie électrique en énergie mécanique en créant un champ magnétique qui fait tourner le rotor. Cette opération s’effectue en quelques étapes :

1. Electromagnétisme – La bobine devient un aimant temporaire lorsqu’elle est traversée par un courant.
2. Champ magnétique – L’électro-aimant produit un pôle nord et un pôle sud.
3. Forces – Le champ du rotor interagit avec celui du stator, ce qui entraîne la rotation du rotor.
4. Mouvement continu – Le collecteur inverse le sens du courant dans la bobine de sorte que le rotor continue à tourner.

Rôle de la bobine électrique Kirby

• Force motrice – Indispensable pour convertir l’électricité en mouvement.
• Ancre et stator – Les bobines de ces deux composants assurent une rotation continue.
• Auto-induction – Contre-force contre les variations de courant ; essentielle pour la stabilité du moteur.

Continuer dans : Remplacement de l’électro-bobine Kirby

Qu’est-ce que l’auto-induction et pourquoi est-elle importante ?

L’auto-induction se produit lorsqu’un changement de courant dans la bobine induit un champ magnétique qui, à son tour, provoque une tension dans la bobine elle-même. Ce phénomène est également connu sous le nom de contre-EMK et empêche le courant de changer brusquement.

Comment fonctionne l’auto-induction dans le moteur Kirby ?

1. La variation du courant crée un champ magnétique – Toute variation du courant dans la bobine affecte le champ magnétique.
2. La variation du champ induit une tension – La variation du flux induit une tension dans la bobine.
3. Contre-réaction – La tension induite contrebalance le changement de courant initial, protégeant ainsi le moteur contre les pointes brusques.

Effets sur le moteur

• Inhibition des variations de courant – Prévient les dommages dus à des courants soudains lors de la mise en marche ou de l’arrêt.
• Influence sur la vitesse – L’auto-inductance détermine la vitesse de réaction du moteur et le développement du couple.

Continuer dans : Remplacement de l’électro-bobine Kirby

Une bobine électrique Kirby peut-elle tomber en panne ?

Oui, une bobine électrique Kirby peut être endommagée par diverses causes, notamment l’usure, la surchauffe ou des dommages physiques. Une bobine défectueuse entraîne une diminution des performances, voire une panne du moteur.

Causes courantes d’échec

• Usure de l’ isolation – L’usure de l’isolation des fils de cuivre peut provoquer des courts-circuits.
• Surchauffe – Les températures élevées endommagent la bobine.
• Dommages physiques – Des traces de brûlures ou des pièces cassées indiquent un défaut.
• Défauts électriques – Des problèmes d’alimentation ou de résistance peuvent indiquer un dommage.

Symptômes d’une bobine défectueuse

• Le moteur fonctionne de manière irrégulière ou incohérente
• Surchauffe du moteur
• Réduction de la puissance ou des performances
• Le moteur tombe complètement en panne

Il est conseillé de consulter un professionnel en présence de ces symptômes. Le remplacement de l’électro-bobine est alors nécessaire pour rétablir un fonctionnement optimal.

Continuer dans : Remplacement de l’électro-bobine Kirby

La bobine électrique européenne Kirby : spécifications

La bobine électrique Kirby pour les modèles européens est adaptée à un moteur de 220 volts (230/240 V, 50/60 Hz). Cette bobine est compatible avec tous les aspirateurs Kirby, de la génération 3 aux modèles les plus récents.

Chez Veltec Kirby Specialist, l’électro-bobine est disponible en plusieurs versions :

• Nouvelle version – 100% originale et fiable
• Version reconditionnée – Entièrement testée, 50 % moins chère, démontée à partir de moteurs plus anciens.

Continuer dans : Remplacement de l’électro-bobine Kirby

Montage et démontage de la bobine électrique Kirby

Le remplacement d’une bobine électrique Kirby est techniquement complexe et il est fortement recommandé de le confier à un technicien expérimenté.

Ordre de démontage

• Retirez le moteur du boîtier
• Retirez les deux balais de carbone et leurs supports

• Démontez l’IME à l’aide de deux vis

• Retirer la lame du rotor

• Retirez la plaque frontale du moteur avec le roulement

.

• Démonter la roue arrière de l’ancre

.

• Retirez l’induit de la bobine électrique

• Retirez l’interrupteur du moteur

• Démontage de la bobine électrique par deux longs boulons

.

Séquence d’assemblage

1. Installez la nouvelle bobine électrique et fixez-la à l’aide de boulons et d’écrous.
2. Connectez l’IME et attachez-la à la canopée.
3. Replacez l’armature dans l’électro-bobine.
4. Fixez la plaque avant du moteur avec le palier avant
5. Monter la pale du rotor
6. Faites glisser la roue arrière sur l’axe de l’ancrage.
7. Montez les balais de charbon et les supports
8. Installez l’interrupteur du moteur et les câbles de connexion

Conseils supplémentaires : Pour le remplacement de pièces telles que les roulements à billes ou la lame du rotor, consultez les étapes sur le site Web du spécialiste Veltec Kirby :

Bobine électrique Kirby neuve ou reconditionnée

Une bobine électrique reconditionnée est entièrement contrôlée et testée et offre les mêmes fonctionnalités qu’une bobine neuve, mais à un coût inférieur de 50 %. C’est une solution idéale pour ceux qui souhaitent restaurer leur moteur sans trop dépenser.

Avantages d’une bobine électrique reconditionnée

• Économique – jusqu’à 50 % moins cher que le neuf
• Entièrement testé – fonctionnement garanti
• Respect de l’environnement – réutilisation des anciennes pièces
• Compatible – convient à tous les moteurs Kirby européens à partir de G3

Continuer dans : Remplacement de l’électro-bobine Kirby

Conclusion : Remplacement de l’électro-bobine Kirby

Le Remplacement de l’électro-bobine Kirby est une étape cruciale pour maintenir les performances de votre aspirateur Kirby à leur meilleur niveau. En comprenant le fonctionnement de la bobine, le rôle de l’auto-induction et la séquence correcte de démontage et de remontage, vous pouvez vous assurer que votre moteur fonctionnera à nouveau de manière efficace et fiable.

Pour une maintenance sûre et experte, choisissez un spécialiste expérimenté, tel que Veltec Kirby Specialist, qui propose des bobines électriques Kirby neuves et remises à neuf.
